উচ্চ-লোড বাম-হাত 45° ডাবল-ফোল্ড Lebus উইঞ্চ ড্রাম, Q345B ভারী-ডুয়িং ঝালাই ড্রাম

1বর্ণনা

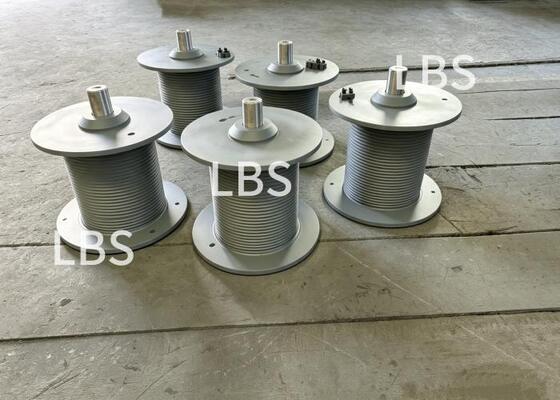

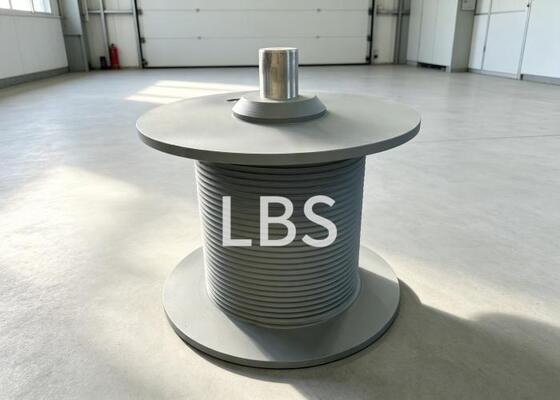

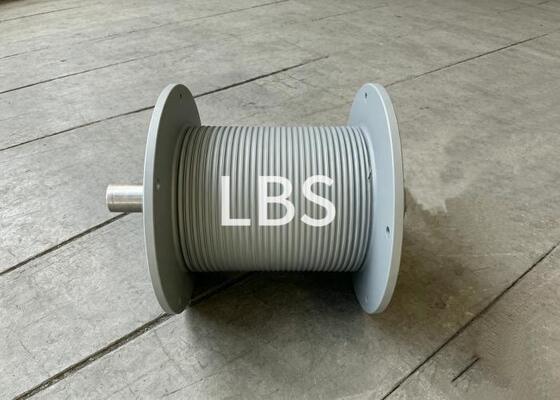

এই লিঞ্চ ড্রামটি Q345B স্টিল থেকে তৈরি করা হয়েছে, যা Φ10.3 মিমি ডান-হাতের তারের দড়িটির জন্য ডিজাইন করা হয়েছে। এটি বাম দিকে 45 ° ডাবল-ফোল্ডেড লেবাস রোল গ্রহণ করে।গ্রিল নীচের ব্যাসার্ধ Φ246 মিমি এবং গ্রিল পিচ 10.5 মিমি। মোটর-মাউন্ট করা পাশ থেকে পর্যবেক্ষণ করা হলে, ঘড়ির কাঁটার বিরুদ্ধে ড্রাম ঘূর্ণন উইঞ্চ উত্তোলনের ক্রিয়াকলাপের সাথে সামঞ্জস্যপূর্ণ। তারের দড়িটির নজরদারি পয়েন্টটি মোটর-মাউন্ট করা পাশের উপর স্থাপন করা হয়।ড্রামের সর্বোচ্চ একক-রোড টানার শক্তি 2 পৌঁছেছে.8 টন। কার্যকরী রোল দৈর্ঘ্য 315 মিমি, মোট ড্রাম দৈর্ঘ্য 371±0.5 মিমি। মোটর সমাবেশের জন্য মোটর-মোন্টেশন ফ্ল্যাঞ্জের উপর ট্যাপিং গভীরতা 24 সহ দশটি এম 12-6 এইচ গহ্বরযুক্ত গর্ত সংরক্ষিত রয়েছে।সুনির্দিষ্ট মেশিনযুক্ত লেবাস ডাবল ভাঁজ গর্তগুলি সুষ্ঠু বহু-স্তরযুক্ত তারের দড়ি স্পুলিং নিশ্চিত করেএটি ছোট এবং মাঝারি আকারের লিফটিং উইঞ্চের একটি সমন্বিত মূল উপাদান।

2. প্যারামিটার

3উপকারিতা

কমপ্যাক্ট-আকারের লিফটিং লিঞ্চ সিস্টেমের জন্য ডিজাইন করা, এই Q345B ঝালাই লিঞ্চ ড্রাম ঘন ঘন উত্তোলন চক্রের অধীনে নির্ভরযোগ্য যান্ত্রিক শক্তি সরবরাহ করে।তার সঠিকভাবে মেশিন বাম হাত 45 ° ডবল ভাঁজ Lebus গ্রুভ স্থিতিশীল মাল্টি-স্তর দড়ি spooling সম্ভব, কার্যকরভাবে তারের-রোড সেবা জীবন প্রসারিত করার জন্য দড়ি ঝাঁপ, ওভারল্যাপিং এবং এক্সট্রুশন ক্ষতি নির্মূল। অপ্টিমাইজড কাঠামো বিন্যাস মোটর-মাউন্ট পাশের দড়ি anchoring বিন্দু সেট,ঘড়ির কাঁটার বিপরীত দিকে উত্তোলন ঘূর্ণন প্রয়োজনীয়তা নিখুঁতভাবে মেলে2.8 টন একক-রোড লোড ক্ষমতা জন্য রেট, ড্রাম পুনরাবৃত্তি গতিশীল লোড অধীনে স্থিতিশীল কর্মক্ষমতা বজায় রাখে।প্রাক-মেশিনযুক্ত এম 12 মাউন্ট হোলগুলি সহজ সমাবেশের জন্য ড্রাইভ মোটরের সাথে উচ্চ-নির্ভুল সংযোগ নিশ্চিত করেশক্তিশালী Q345B ইস্পাত নির্মাণ দৈনন্দিন উত্তোলন অপারেশন সময় বিকৃতি প্রতিরোধ করার জন্য ভাল weldability এবং কাঠামোগত অনমনীয়তা উপলব্ধ করা হয়।

4আবেদন

এই ডাবল-ফোল্ড Lebus লিঞ্চ ড্রাম কম্প্যাক্ট লিভিং লিঞ্চের জন্য বিশেষভাবে নির্মিত,ছোট সামুদ্রিক লিঞ্চ এবং মোবাইল নির্মাণ যন্ত্রপাতি যেখানে সুশৃঙ্খল বহু-স্তরীয় দড়ি spooling এবং কম্প্যাক্ট ইনস্টলেশন মাত্রা একটি সমালোচনামূলক অপারেশনাল প্রয়োজনীয়তা হয়বাম দিকে 45° Lebus ডাবল-ফোল্ডড গ্রুভ এবং 30টি ঘূর্ণন এটিকে ছোট আকারের ডেক উইঞ্চগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে, যেখানে উইঞ্চ সিস্টেমগুলিকে ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন করে।হাল্কা-ডুয়িং সামুদ্রিক সরঞ্জাম এবং মোবাইল উত্তোলন যন্ত্রপাতি, লেবাস গ্রুভ জ্যামিতি রোলের পুরো গভীরতা জুড়ে ধ্রুবক স্পুলিং কর্মক্ষমতা নিশ্চিত করে।সুনির্দিষ্ট রোপ ম্যানেজমেন্ট সহ 8 টন একক-রোড লোড ক্ষমতা, এই ড্রামটি চাহিদাপূর্ণ হালকা-সমুদ্র এবং মোবাইল শিল্প পরিবেশে ক্ষেত্র-প্রমাণিত নির্ভরযোগ্যতা সরবরাহ করে।
