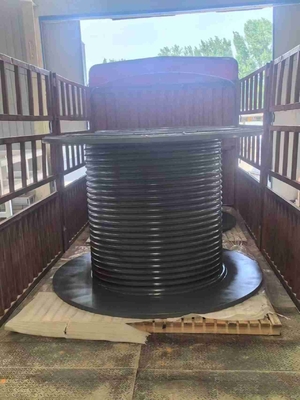

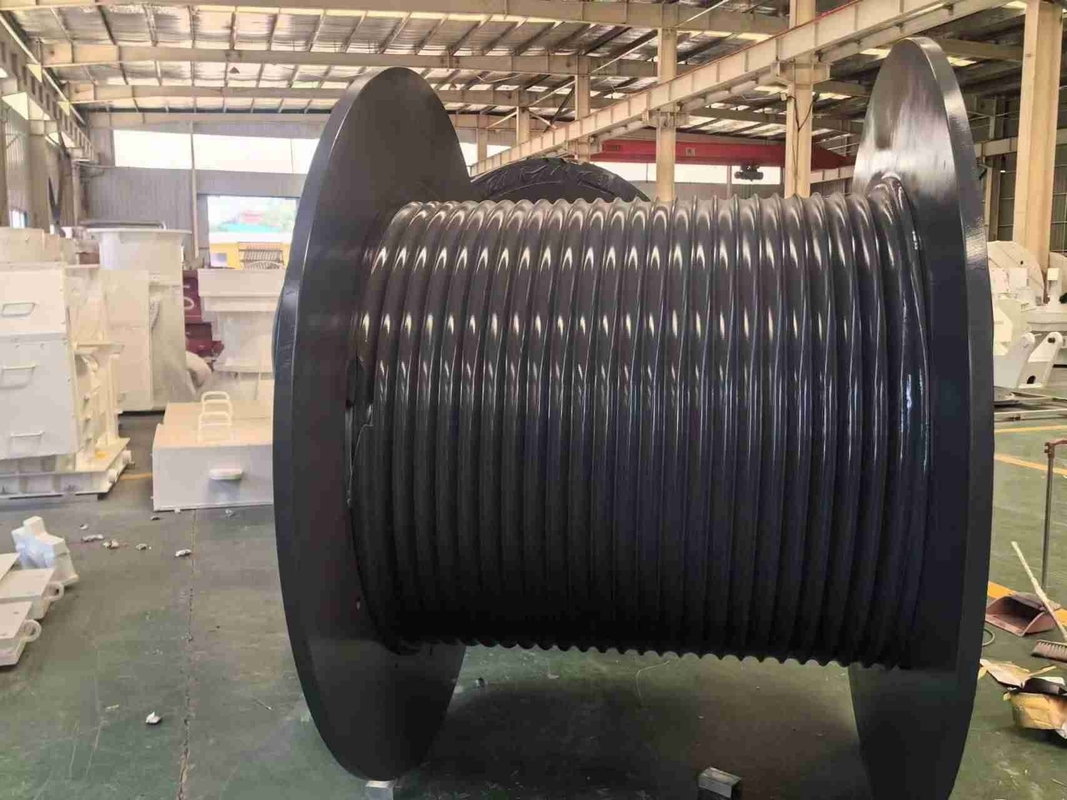

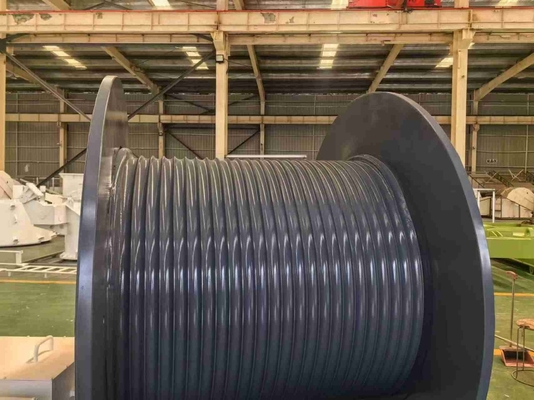

ইস্পাত Q355d 300m কেবল উইন্ডিং ড্রাম টাওয়ার ক্রেনের প্রধান উপাদান
পণ্যের পরিচিতি
খাঁজকাটা রোপ উইঞ্চ ড্রামের উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তির ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
আশেপাশের তাপমাত্রা: -40 ° C থেকে +45 ° C
সংরক্ষণ তাপমাত্রা: -40 ° C থেকে +50 ° C
ড্রামের খাঁজের প্রকার: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বাম বা ডান হাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিন ওয়ার্ক
তারের দড়ির ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং সেন্টার
প্রযুক্তিগত পরামিতি এবং অ্যাপ্লিকেশন:
| নং: | তারের ব্যাস(মিমি): | ঘূর্ণন দিক | প্রধান ড্রাম
ব্যাস(মিমি) | প্রধান ড্রামের দৈর্ঘ্য(মিমি) | অ্যাপ্লিকেশন |
| 1 | 8 10 13 | বাম হাত,ডান হাত | 430 | 763 | তেল ওয়ার্কওভার রিগ উইঞ্চ,
টুইং উইঞ্চ
টাওয়ার ক্রেন |
| 2 | 13 18 20 | বাম হাত,ডান হাত | 623 | 1144 | প্রকৌশল উইঞ্চ,
উত্তোলন উইঞ্চ, ক্রলার ক্রেন |
| 3 | 22 25 26 | বাম হাত, ডান হাত | 730 | 1220 | তেল ওয়ার্কওভার রিগ ,
লগিং উইঞ্চ |
| 4 | 18 22 32 | বাম হাত,ডান হাত | 670 | 1240 | ড্রিলিং রিগ উইঞ্চ, ড্রাওয়ার্কস |
| 5 | 28 32 36 40 | বাম হাত,ডান হাত | 560 | 630 | ঘূর্ণায়মান ড্রিলিং রিগ উইঞ্চ,
উত্তোলন সরঞ্জাম |
| 6 | 26 28 32 45 | বাম হাত,ডান হাত | 760 1146 | 1970 1765 | অফশোর ক্রেন,
মেরিন ক্রেন,মুরিং উইঞ্চ |
খাঁজের বৈশিষ্ট্য
1. তারের দড়িকে সুশৃঙ্খলভাবে এবং প্রতিটি স্তরে অভিন্ন শক্তি দিতে এটির বিশেষ খাঁজ রয়েছে।
2. ড্রামের উপর দড়ি দ্বারা আরোপিত সঠিক শক্তি গণনা করা যেতে পারে।
3. স্পুলিং সম্পূর্ণরূপে নিয়ন্ত্রিত হয়, যা উপরের স্তর দ্বারা নীচের স্তরগুলিকে পিষ্ট বা আটকে যাওয়া থেকে বাধা দেয়
4. খাঁজের সাথে, ড্রামের অবিচ্ছিন্ন খাঁজ ফ্ল্যাঞ্জের সমান্তরাল থাকে, প্রতিটি রেভোলিউশনে দুটি ক্রসওভার পয়েন্ট বাদে যেখানে খাঁজটি ড্রামের অর্ধেক পিচ জুড়ে চলে যায় প্রতিটি পিচের জন্য একটি পুল পিচ মুভমেন্ট দিতে।
লেবাস খাঁজের সুবিধা
ডাবল ভাঁজ করা দড়ির খাঁজ তারের দড়িকে মসৃণভাবে মোচড় দেয়, প্রতিটি স্তরের মধ্যে সমানভাবে লোড বিতরণ করে, অনুশীলন প্রমাণ করেছে যে এই প্রযুক্তি তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে, ডেটা দেখায় যে তারের দড়ির জীবন 500% এর বেশি বাড়ানো যায়, তারের দড়ির ক্ষতি হ্রাস করে, নিরাপত্তা উন্নত করে এবং দড়ি পরিবর্তনের জন্য যান্ত্রিক সরঞ্জামের ডাউনটাইম হ্রাস করে।
LBS খাঁজকাটা ড্রাম তারের দড়ি স্পুলিং সমস্যা সমাধানে সাহায্য করতে পারে।
সাধারণ কর্ডলেস খাঁজ (মসৃণ) ড্রাম এবং হেলিকাল রোপ খাঁজ ড্রামের সাথে তুলনা করে, LBS রোপ খাঁজের মাল্টি-লেয়ার তারের দড়ি স্পুলিং-এ সুস্পষ্ট সুবিধা রয়েছে, LBS বিশেষ খাঁজ সিস্টেম তারের দড়ির স্পুলিংকে মসৃণ করে তোলে এবং প্রতিটি স্তরের লোড সমানভাবে বিতরণ করে, দড়ির পরিষেবা জীবন বাড়ায়, তারের দড়ির ক্ষতি কমায়, সরঞ্জামের অপারেশন নিরাপত্তা উন্নত করে এবং দড়ি পরিবর্তনের জন্য যান্ত্রিক সরঞ্জামের সমস্যা হ্রাস করে।
পণ্যের অ্যাপ্লিকেশন:
1. ক্রেন যন্ত্রপাতি: ব্রিজ লিফটিং মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ
2. পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্টেড পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ, ইত্যাদি
3. অফশোর মেরিন যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক উইঞ্চ
4. নির্মাণ যন্ত্রপাতি: বিল্ডিং ওয়াইপ ওয়াল উইঞ্চ, উইন্ডিং হোয়েস্ট, উইন্ডলাস
5. মাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রো-পুলিং উইঞ্চ, সিঙ্কিং উইঞ্চ, ইত্যাদি
6. প্রকৌশল যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ
পণ্যসুবিধা:
LBS খাঁজকাটা ড্রাম, তারের দড়ি স্পুলিং সমস্যা সমাধান করেছে।
সাধারণ কর্ডলেস খাঁজ (মসৃণ) ড্রাম এবং হেলিকাল রোপ খাঁজ ড্রামের সাথে তুলনা করে, LBS রোপ খাঁজের মাল্টি-লেয়ার তারের দড়ি স্পুলিং-এ সুস্পষ্ট সুবিধা রয়েছে, LBS বিশেষ খাঁজ সিস্টেম তারের দড়ির স্পুলিংকে মসৃণ করে তোলে এবং প্রতিটি স্তরের লোড সমানভাবে বিতরণ করে, দড়ির পরিষেবা জীবন বাড়ায়, তারের দড়ির ক্ষতি কমায়, সরঞ্জামের অপারেশন নিরাপত্তা উন্নত করে এবং দড়ি পরিবর্তনের জন্য যান্ত্রিক সরঞ্জামের সমস্যা হ্রাস করে।
লেবাস খাঁজের পরিষেবার শর্তাবলী
1. ড্রামের ফ্ল্যাঞ্জগুলি যেকোনো পরিস্থিতিতে, এমনকি লোডের অধীনেও ড্রাম প্রাচীরের সাথে লম্ব হবে।
2. স্পুলিং প্রক্রিয়ার সময় দড়ি অবশ্যই টানটান রাখতে হবে যাতে দড়ি খাঁজ প্রাচীরের বিরুদ্ধে পিষ্ট হয়। যখন স্পুলিং এই শর্ত পূরণ করতে পারে না, তখন একটি প্রেস রোলার ব্যবহার করা উচিত। সাধারণত সুপারিশ করা হয় যে দড়ির টান অন্তত 2% ব্রেকিং টেনশন বা 10% ওয়ার্কিং লোড হওয়া উচিত।
3. ফ্লিট অ্যাঙ্গেল পরিসীমা সাধারণত 1.5 ডিগ্রির বেশি এবং 0.25 ডিগ্রির কম হওয়া উচিত নয়।
4. যখন ড্রাম থেকে মুক্তি পাওয়া তারের দড়ি পুলির চারপাশে যায়, তখন পুলির কেন্দ্রটি ড্রামের কেন্দ্রের উপরে হওয়া উচিত।
5. সর্বাধিক লোডের অধীনেও দড়ি অবশ্যই গোলাকার, আলগা নয় রাখতে হবে।
6. দড়ি অবশ্যই অ্যান্টি-রোটেশন কাঠামো হতে হবে।
7. বিভিন্ন লোডের অধীনে দড়ির ব্যাসের পরিবর্তন পরিমাপ করুন।
