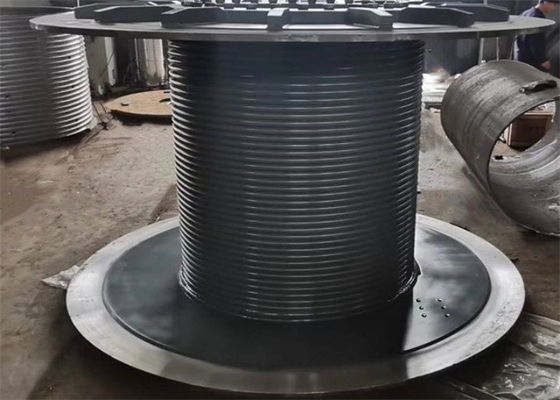

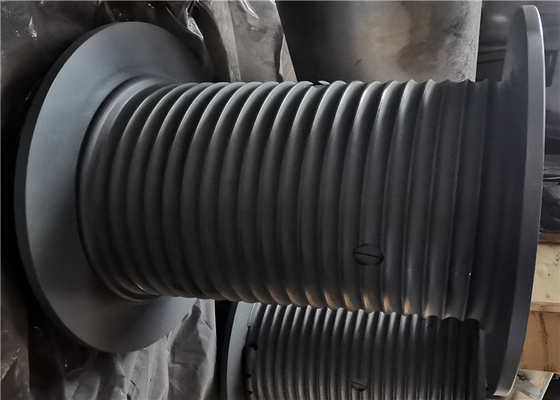

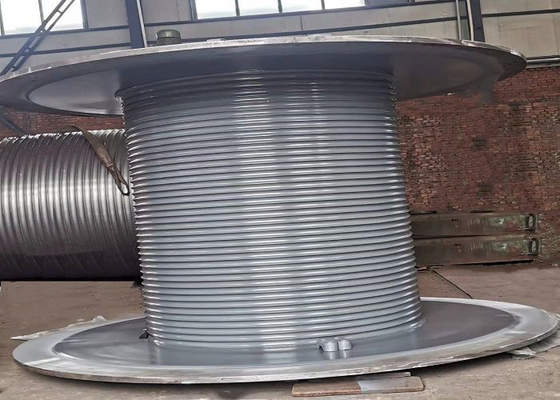

ইস্পাত Q355d 300m কেবল উইন্ডিং ড্রাম টাওয়ার ক্রেনের প্রধান উপাদান
পণ্য পরিচিতি
খাঁজযুক্ত দড়ি উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
খাঁজ এর বৈশিষ্ট্য
1. প্রতিটি স্তরে তারের দড়ি স্পুলিংকে সুশৃঙ্খল এবং অভিন্ন শক্তি তৈরি করতে বিশেষভাবে খাঁজ রয়েছে।
2. এটি ড্রামের উপর আরোপিত দড়ি যে সঠিক শক্তি গণনা করা যেতে পারে।
3. স্পুলিং সম্পূর্ণ নিয়ন্ত্রণে, যা উপরের স্তরগুলি দ্বারা নীচের স্তরগুলিকে চূর্ণ বা চিমটি করা প্রতিরোধ করে
4. খাঁজের সাথে, ড্রামের ক্রমাগত খাঁজটি ফ্ল্যাঞ্জের সমান্তরাল থাকে, প্রতিটি রেভিলিউশনে দুটি ক্রসওভার পয়েন্ট ছাড়া যেখানে খাঁজটি ড্রামের অর্ধেক পিচ জুড়ে চলে যায় যাতে প্রতিটি পিচের জন্য একটি টান পিচ চলাচল করে।
LEBUS grooves এর সুবিধা
ডাবল ফোল্ডিং দড়ির খাঁজ তারের দড়ি ঘুরিয়ে মসৃণ করে তোলে, প্রতিটি স্তরের মধ্যে সমানভাবে লোড বিতরণ করা হয়, অনুশীলন প্রমাণ করেছে যে এই প্রযুক্তিটি তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে, ডেটা দেখায় যে তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে, তারের কমাতে পারে দড়ি ক্ষতি, নিরাপত্তা উন্নত, এবং দড়ি প্রতিস্থাপন ডাউনটাইম জন্য যান্ত্রিক সরঞ্জাম হ্রাস.
পণ্য আবেদন:
1. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ
2. পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি
3. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক উইঞ্চ
4. নির্মাণ যন্ত্রপাতি: বিল্ডিং মুছা প্রাচীর উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস
5. মাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-টালিং উইঞ্চ, সিঙ্কিং উইঞ্চ, ইত্যাদি
6. ইঞ্জিনিয়ারিং যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ
প্রযুক্তিগত পরামিতি এবং প্রয়োগ:
| না: |
তারের ব্যাস(মিমি): |
ঘূর্ণন অভিমুখ |
প্রধান ড্রাম
ব্যাস(মিমি) |
প্রধান ড্রাম দৈর্ঘ্য (মিমি) |
আবেদন |
| 1 |
8 10 13 |
বাম হাত,ডান হাত |
430 |
763 |
তেল ওয়ার্কওভার রিগ উইঞ্চ,
টোয়িং উইঞ্চ
টাওয়ার কপিকল |
| 2 |
13 18 20 |
বাম হাত,ডান হাত |
623 |
1144 |
ইঞ্জিনিয়ারিং উইঞ্চ,
লিফটিং উইঞ্চ, ক্রলার ক্রেন |
| 3 |
22 25 26 |
বামহাতে, ডানহাতে |
730 |
1220 |
তেল ওয়ার্কওভার রিগ,
লগিং উইঞ্চ |
| 4 |
18 22 32 |
বাম হাত,ডান হাত |
670 |
1240 |
ড্রিলিং রিগ উইঞ্চ, drawworks |
| 5 |
28 32 36 40 |
বাম হাত,ডান হাত |
560 |
630 |
ঘোরানো ড্রিলিং রিগ উইঞ্চ,
উত্তোলন সরঞ্জাম |
| 6 |
26 28 32 45 |
বাম হাত,ডান হাত |
760 1146 |
1970 1765 |
অফশোর ক্রেন,
সামুদ্রিক ক্রেন,মুরিং উইঞ্চ
|
পণ্যসুবিধা:
এলবিএস গ্রুভড ড্রাম, তারের দড়ি স্পুলিংয়ের সমস্যা সমাধান করেছে।
সাধারণ কর্ডলেস গ্রুভ (মসৃণ) ড্রাম এবং হেলিকাল রোপ গ্রুভ ড্রামের সাথে তুলনা করে, মাল্টি-লেয়ার ওয়্যার রোপ স্পুলিংয়ের ক্ষেত্রে এলবিএস দড়ির খাঁজের সুস্পষ্ট সুবিধা রয়েছে, এলবিএস বিশেষ খাঁজ সিস্টেম তারের দড়ির স্পুলিংকে মসৃণ করে তোলে এবং প্রতিটি স্তরের লোড সমানভাবে বিতরণ করা হয়। , দড়ির পরিষেবা জীবন প্রসারিত করে, তারের দড়ির ক্ষতি হ্রাস করে, সরঞ্জামগুলির অপারেশনের সুরক্ষা উন্নত করে এবং দড়ি পরিবর্তনের জন্য যান্ত্রিক সরঞ্জাম বন্ধ করার সমস্যা হ্রাস করে।
লেবাস খাঁজ পরিষেবার শর্তাবলী
1. ড্রামের ফ্ল্যাঞ্জগুলি ড্রামের প্রাচীরের সাথে লম্ব হতে হবে যে কোনও পরিস্থিতিতে, এমনকি লোডের নীচেও৷
2. স্পুলিংয়ের প্রক্রিয়ায় দড়িটিকে অবশ্যই টানতে রাখতে হবে যাতে দড়িটি খাঁজ দেওয়ালের সাথে চূর্ণ হয়ে যায়।যখন স্পুলিং এই শর্তটি পূরণ করতে পারে না, তখন একটি প্রেস রোলার ব্যবহার করা হবে৷ এটি সাধারণত সুপারিশ করা হয় যে দড়ির টান কমপক্ষে 2% ভাঙ্গা উত্তেজনা বা 10% কাজের লোড হওয়া উচিত৷
3. ফ্লিট অ্যাঙ্গেল রেঞ্জ সাধারণত 1.5 ডিগ্রীর বেশি এবং 0.25 ডিগ্রীর কম না হওয়া উচিত।
4. যখন ড্রাম থেকে তারের দড়িটি শেভের চারপাশে যায়, তখন শেভের কেন্দ্রটি ড্রামের কেন্দ্রের উপরে হওয়া উচিত।
5. দড়ি বৃত্তাকার রাখা আবশ্যক, আলগা না, এমনকি সর্বোচ্চ লোড অধীনে.
6. দড়ি বিরোধী ঘূর্ণন গঠন হতে হবে.
7. Pls বিভিন্ন লোড অধীনে দড়ি ব্যাস পরিবর্তন পরিমাপ.
